| Параметры |
ЭКГ 10
|
| Емкость ковша для тяжелых грузов |
10 |
| Емкость ковша для средних грузов |
10 |
| Продолжительность цикла при работе в отвал на 90* |
28 |
| Скорость перемещения экскаватора по горизонтальной площадке |
0.42-0.45 |
| Наибольший подъем преодолеваемый экс-ом при твердом грунте град |
12 |
| Среднее давление на грунт при пердвижении кгс/см2 |
2.05 |
Мощность сетевого электродвигателя
|
520 |
| Напряжение проводимого ток В |
6000/3000 |
| Масса экскаватора с насыпным противовесом |
373.0 |
| Масса противовеса м |
27-33 |

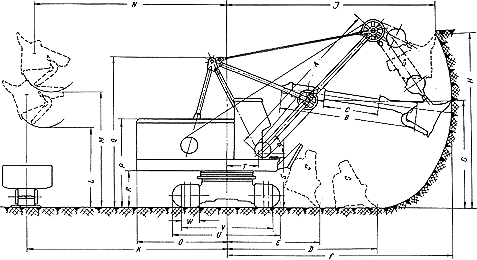

| A -Длинна стрелы м |
13.35 |
| а - Угол наклона град |
47 |
| В - Длинна рукояти м |
11.425 |
| C - Ход рукояти м |
4.3 |
| D -Наибольший радиус черпания на уровне стоянки экскаватора м |
12 |
| Е - Наименьший радиус черпания на уровне стоянки |
7.2 |
| F - Наибольший радиус черпания м |
18.34 |
G - Высота копания при наибольшем радиусе копания
|
8.30 |
| H - Высота черпания наибольшая м |
13.16 |
| I - Расстояние от оси вращения экс-ра до зубьев при наивысшем положении ковша |
16.00 |
| K -Наибольший радиус выгрузки м |
16.3 |
| L -Высота выгрузки при наибольшем радиусе выгрузки м |
6.10 |
| M – наибольшая высота выгрузки м |
9.2 |
| N -Радиус выгрузки при наибольшей высоте выгрузки м |
14.7 |
| O - Радиус вращения хвостовой части м |
7.26 |
| Габаритная ширина кузова м |
6.512 |
| P - Габаритная высота крышки |
6.67 |
| Q -Габаритная высота экскаватора без стрелы м |
11.545 |
| R – просвет под поворотной платформой |
2.765 |
| S – высота оси пяты стрелы , м |
4.095 |
| T – расстояние от оси пяты стрелы до оси вращения |
2.4 |
| U – длинна гусеничного хода ,м |
7.95-8,23 |
| V – ширина гусеничного хода ,м |
6,98 |
| W – ширина гусеничной цепи |
1,4 |
Технические характеристи экскаватора ЭКГ 10
