ЭЛЕКТРООБОРУДОВАНИЕ
ЭКСКАВАТОРА ЭКГ 5 |
 |
 Работа
электрооборудования
|
Экскаватор получает питание от высоковольтного приключательного
пункта. Качество электроснабжения должно обеспечиваться потребителем
по нормам действующей нормативно-технической документации. Потребляемая
мощность экскаватора в получасовом режиме составляет 250-275 кВт
при средневзвешенном коэффициенте мощности 0,6. Для питания экскаватора
от приключательного пункта рекомендуется высоковольтный кабель КШВГ-Зх16+1х6
для условий умеренного климата или КШВГ-Т-Зх25+1хЮ для условий тропического
климата.

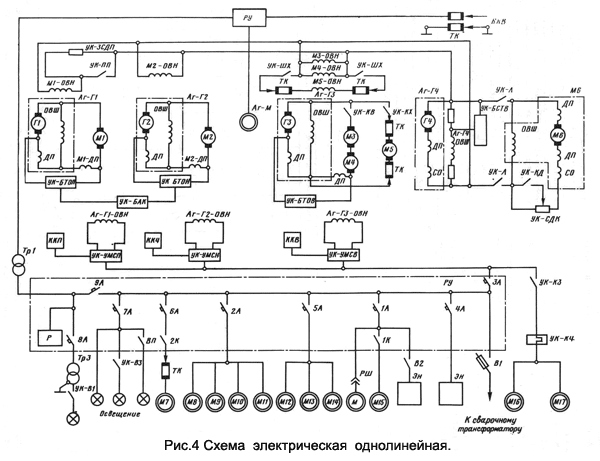

Для управления высоковольтным электродвигателем Аг-М (пятимашинного
преобразовательного агрегата) и силовым трансформатором собственных
нужд Тр1 применено малогабаритное высоковольтное комплектное распределительное
устройство РУ с общим разъединителем, масляным выключателем на ток
отключения 1,25 кА, имеющими ручной привод, и предохранителями на.
8 А или 16 А при напряжении питающей сети 6000 В или 3000 В соответственно.
